Casa / Prodotto / Pompa della pipeline / Pompa con tubatura verticale con fluoro verticale

Pompa con tubatura verticale con fluoro verticale Produttori

Visualizza i prodotti Contattaci
  • Pompa con tubatura verticale con fluoro verticale
Pompa della pipeline

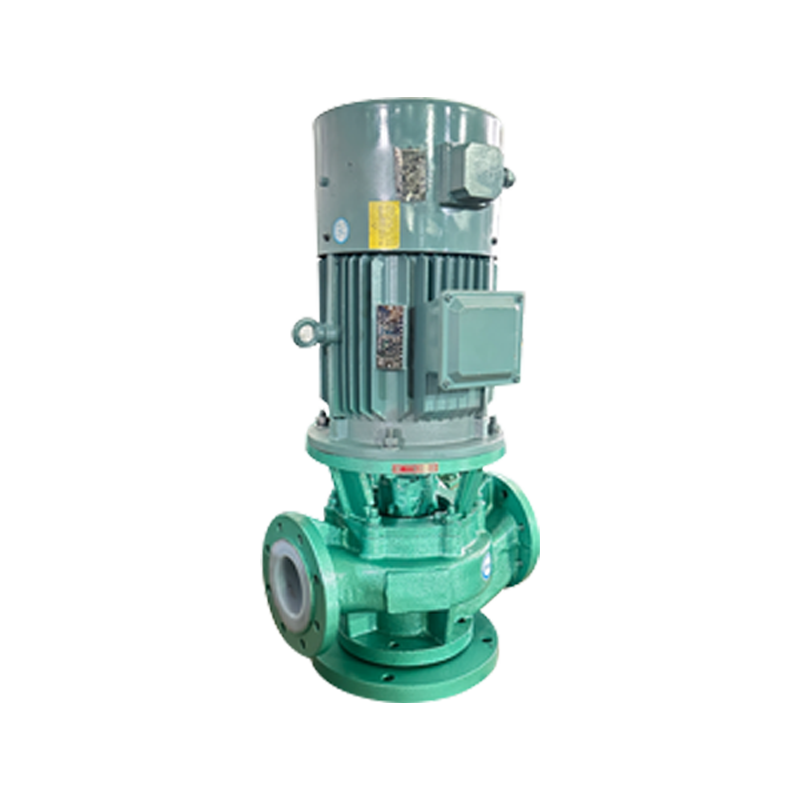

Pompa con tubatura verticale con fluoro verticale

Temperatura applicabile: -20 ° C ~ 150 ° C

La pompa con tubazione foderata di fluoro IHG-F è una struttura verticale con la stessa ingresso e diametro di uscita e si trova sulla stessa linea centrale. La girante è direttamente collegata all'albero del motore, ha elevato efficienza, risparmio energetico e basso rumore e può bilanciare efficacemente il carico radiale e assiale generato dal funzionamento della pompa; La guarnizione dell'albero è realizzata con una guarnizione meccanica esterna avanzata, l'anello è realizzato in ceramica di allumina e l'anello in movimento è realizzato in materiale di riempimento di PTFE (appositamente equipaggiato con altri materiali in base alle speciali condizioni di lavoro degli utenti), che è resistente all'usura e resistente alla corrosione e ha buone prestazioni sigillanti, che aumenta effettivamente la vita di servizio meccanica; Struttura semplice, facile manutenzione, impronta ridotta, nella riparazione e nella sostituzione di girante, guarnizioni e altre parti di usura, non è necessario rimuovere il tubo. Questo prodotto è ampiamente utilizzato in petrolio, industria chimica, metallurgia, energia elettrica, carta, desolfurizzazione dei gas di combustibile, rimozione della polvere, fibra sintetica farmaceutica alimentare e altri settori.

+ Contattaci + Download del catalogo

Descrizione del prodotto

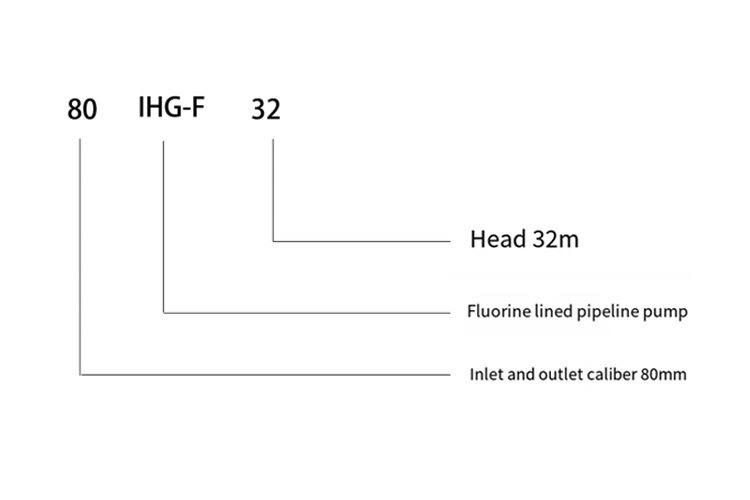

Struttura IHG-F e materiale e modello Sense

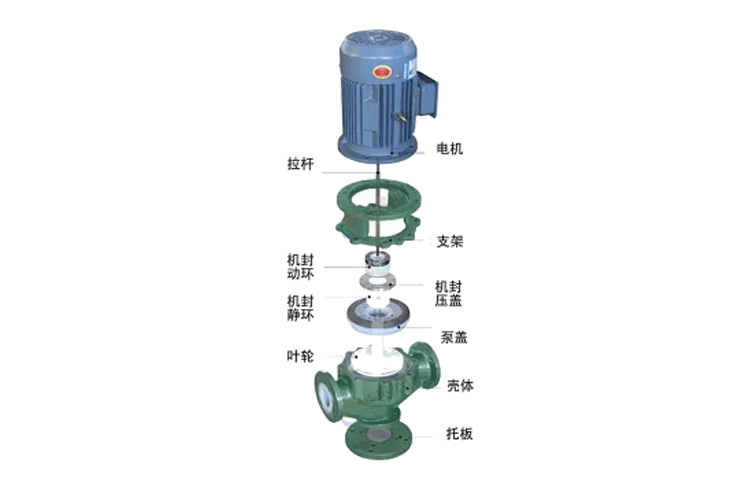

Struttura e materiale

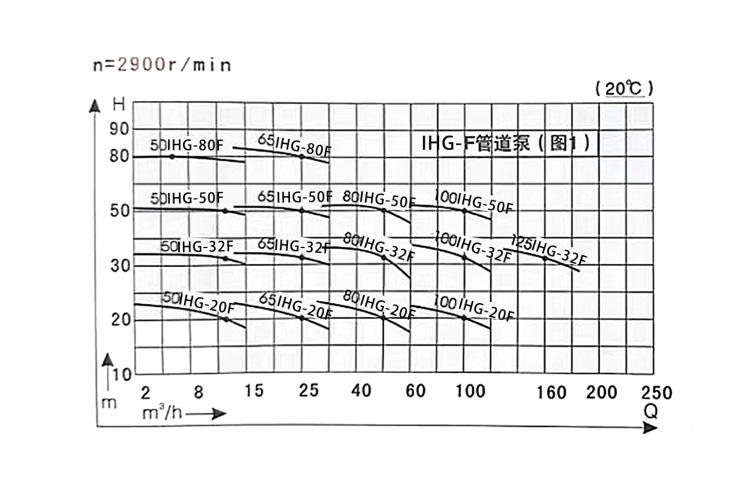

(n = 2900R/min) Diagram della curva delle prestazioni

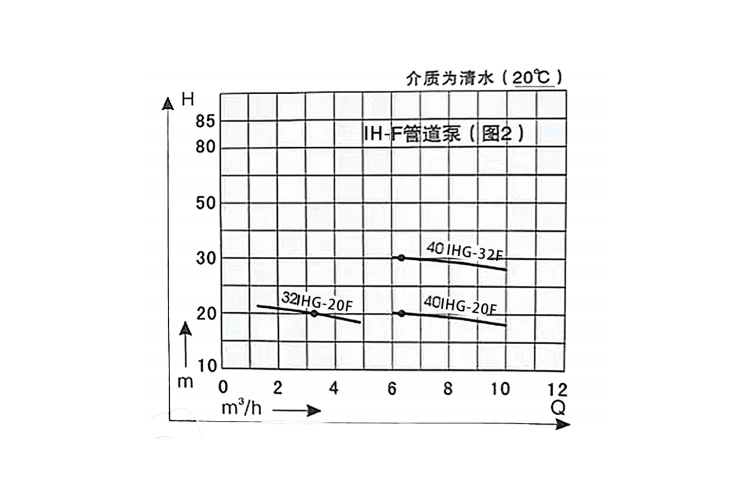

(n = 2900R/min) Diagram della curva delle prestazioni

Modellolo e data tecnica

Model Fluire
(M³/h) 		Testa della pompa
(M) 		η
(%) 		Indennità di cavitazione
m 		Outlet di ingresso X.
mm 		Energia
(KW) 		Peso
(kg)
32iHg-20f 2 20.5 15 2.5 32 × 32 1.1 59
*3.2 20 22
5.5 18 24
40ihg-20f 8 20 31 2.5 40 × 40 1.5 50
*6.3 20 30
10 18 32
40ihg-32f 8 32 31 3.5 40 × 40 3 82
*6.3 32 30
10 30 32
50ihg-20f
7 		22
40 		3.5 50 × 50 2.2 84
*12.5 20 45
15 16 42
50ihg-32f 33 33 3.5 50 × 50 4 88
*12.5 32 45
15 30 45
50ihg-50f 7 51 28 3.5 50 × 50 7.5 135
*12.5 50 40
15 49 48
50ihg-80f 7 80 20 5 50 × 50 11 180
*12.5 80 30
15 77 38
65iHg-20f 15 22 47 3.5 65 × 65 3 83
*25 20 52
35 16 57
65IHG-32F 15 33 38 3.5 65 × 65 5.5 118
*25 32 47
35 30 57
65IHG-50F 15 52 30 3.5 65 × 65 11 178
*25 50 45
35 46 42
65iHg-80f 15 82 30 3.5 65 × 65 18.5 220
*25 80 42
35 72 44
80iHg-20f 35 22 42 4 80 × 80 5.5 126
*50 20 55
60 18 60
80iHG-32F 35 33 45 4 80 × 80 11 180
*50 32 50
60 27 39
80iHg-50f 35 52 43 4 80 × 80 18.5 220
*50 50 55
60 45 43
100iHg-20f 65 22 57 4.5 100 × 100 11 192
*100 20 60
120 17 63
100iHg-32F 65 35 57 5 100 × 100 18.5 240
*100 32 62
110 26 65
100iHg-50f 65 51 54 5 100 × 100 30 340
*100 50 60
120 43 48

InstUNllazione/Flangia

Modello Dimensioni di aspetto e crescente Dimensione della flangia di ingresso Dimensione della flangia di uscita
H H L f W T UN n-φd C e n-φd a B C e n-φd
32iHg-20f 545 125 320 20 130 80 230 4-φ18 32 20 4-M16 140 100 35 20 4-M16
40ihg-20f 580 125 320 20 130 80 230 40 21 150 110 40 21
40ihg-32f 650 135 340 20 130 80 230 40 21 150 110 40 21
50ihg-20f 615 145 330 20 130 80 230 50 21 165 125 40 21
50ihg-32f 670 145 340 20 130 80 230 50 21 165 125 50 21
50ihg-50f 755 150 424 25 160 100 280 4-φ20 50 21 165 125 50 21
50ihg-80f 910 148 440 25 160 100 280 50 21 165 125 50 21
65iHg-20f 695 155 340 25 160 100 240 65 21 8-M16 185 145 65 21 8-M16
65IHG-32F 725 155 380 25 160 100 240 65 21 185 145 65 21
65IHG-50F 870 160 420 25 160 100 240 65 23 185 145 65 23
65iHg-80f 980 165 470 25 180 150 300 66
00 		23 185 145 65 23
80iHg-20f 735 170 420 25 160 100 260 80 23 200 160 80 23
80iHG-32F 930 170 440 25 160 100 260 80 23 200 160 80 23
80iHg-50f 945 175 460 25 160 100 260 80 23 200 160 80 23
100iHg-20f 950 185 440 25 195 140 300 4-φ25 100 23 220 180 100 23
100iHg-32F 1020 210 470 25 195 140 300 100 23 220 180 100 23
100iHG-50F 1150 220 470 25 195 140 300 100 23 220 180 100 23

+ Comprendi i parametri dettagliati del prodotto
